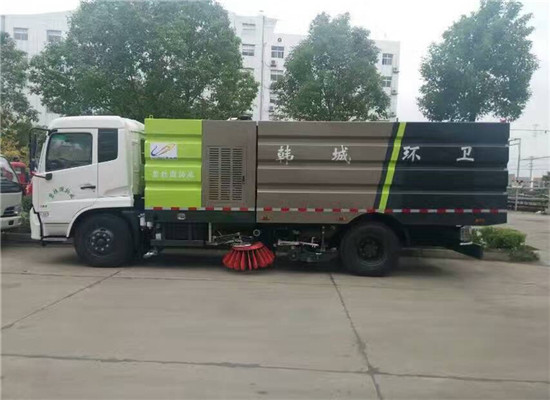

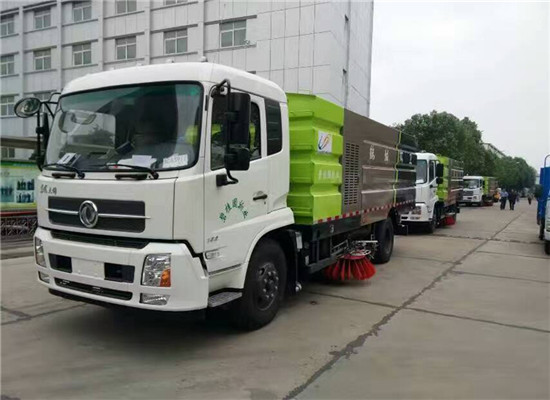

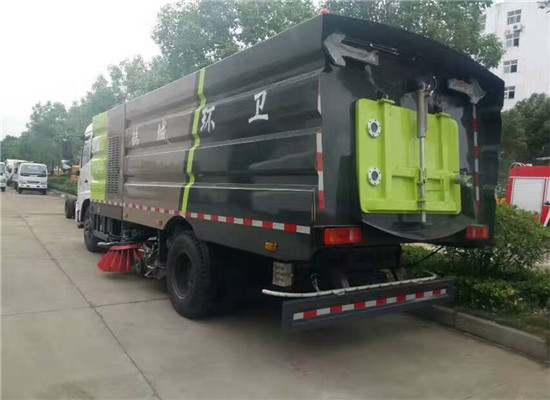

東風天錦洗掃車主要參數及功能介紹
東風天錦洗掃車帶2個中置掃盤，康明斯170馬力副發動機；大洋馬達；德國高壓水泵（前沖/側噴/中噴/后噴霧（不銹鋼噴嘴）/側沖洗水槍/垃圾箱自潔裝置）；萬向高壓路沿清洗；臺灣液壓閥組；威龍低壓泵（前沖）；4mm不銹鋼垃圾箱；4mm不銹鋼水箱；不銹鋼高壓管路；雙層不銹鋼吸塵筒；德國控制器；美國傳感器；尾部箭頭燈；機油、垃圾箱、水箱均帶防溢或低位報警裝置；倒車及洗掃狀態室內監視器；倒車防撞自動保護裝置；檢修安全保護裝置；掃刷臂轉動機構使用高新耐磨工程隔套，免打黃油；20m高壓沖洗卷盤。集成式運動控制器，一鍵電腦控制。
|
車輛型號
|
CLW5160TXSD5型洗掃車
|
|||
|
二類底盤型號
|
DFL1160BX1V
|
|||
|
軸距
|
5000 mm
|
|||
|
前/后懸
|
1430/2150 mm
|
|||
|
發動機型號
|
底盤發動機
|
ISD210 50；ISD190 50；ISD180 50；EQH180-52；EQH180-53；ISB180 50
|
||
|
副發動機
|
B170
|
|||
|
發動機額定功率
|
底盤發動機
|
155；144；132；132；132；132；198 kW
|
||
|
副發動機
|
125 kW
|
|||
|
最大爬坡角
|
30%
|
|||
|
最小轉彎直徑
|
≤16m
|
|||
|
排放
|
GB3847-2005,GB17691-2005國V
|
|||
|
加速行駛車外噪聲
|
≤84dB（A），滿足噪聲二階段要求
|
|||
|
最高車速
|
98 km/h
|
|||
|
接近角
|
20°
|
|||
|
離去角
|
13°
|
|||
|
制動距離
|
≤10 m
|
|||
|
質量參數
|
整備質量
|
11350 kg
|
||
|
最大總質量
|
15800 kg
|
|||
|
尺寸參數
|
外形尺寸（長×寬×高）
|
8580×2490×3100 mm
|
||
|
最小離地高度
|
230 mm
|
|||
|
高壓清洗
|
清洗速度
|
|
3~20 Km/h
|
|
|
清洗寬度
|
3.5 m
|
|||
|
清洗水壓力
|
10 MPa
|
|||
|
水泵流量
|
154 L/min
|
|||
|
吸掃作業
|
清掃效率
|
≥95%
|
||
|
最大吸入粒度
|
110 mm
|
|||
|
吸掃寬度
|
3.5 m
|
|||
|
最大清掃能力
|
70000 m³/h
|
|||
|
碟形盤刷外伸尺寸
|
≥400 mm
|
|||
|
|
吸掃行駛速度
|
3-20 km/h
|
||
|
罐體
|
水罐額定容量
|
9 m³
|
||
|
垃圾箱
|
垃圾箱額定容量
|
7 m³
|
||
|
卸料門開啟角度
|
≥50°
|
|||
|
液壓系統
|
型式
|
開式、電氣控制
|
||
|
主要元件
|
齒輪泵、液壓馬達、液壓缸、電磁閥
|
|||
|
系統壓力
|
16 MPa
|
|||
|
液壓油箱容量
|
60 L
|
|||
|
油溫
|
60 ?C
|
|||
|
電氣系統
|
型式
|
DC24 V、PLC編程控制系統
|
||
|
電壓
|
24 V
|
|||
|
蓄電池
|
24 V（2只12 V串聯）
|
|||
|
高壓水系統
|
型式
|
柱塞泵
|
||
|
型號
|
德國PF36
|
|||
|
系統壓力
|
10 MPa
|
|||
|
轉速
|
1150 r/min
|
|||
|
水閥型式
|
液控高壓球閥
|
|||
|
水閥壓力
|
7 MPa
|
|||
|
噴嘴型式
|
高壓洗滌型
|
|||
|
水濾器
|
濾網式
|
|||
|
灑水系統
|
主要部件
|
電動隔膜泵、水濾器、噴嘴等
|
||
|
低壓水系統
|
型號
|
威龍60/90，50/110
|
||
|
流量
|
60，50 m3/h
|
|||
|
揚程
|
90，110 m
|
|||
|
掃盤裝置
|
型式
|
中置兩個掃盤，液壓馬達驅動，轉速可調，可獨立控制，具有自動避讓功能
|
||
|
掃盤直徑
|
850 mm
|
|||
|
掃盤速度
|
高：110 中：80 低：50
|
|||
|
掃盤角度
|
前傾：4-6度 外傾：4-7度
|
|||
|
吸盤
|
型式
|
雙吸口，液壓控制，彈簧懸浮。
|
||
|
吸口直徑
|
180 mm
|
|||
|
吸盤寬度
|
2400 mm
|
|||
|
側噴桿
|
V型噴桿，具有自動避讓功能
|
|||
02隨車工具
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
消防水帶
|
2根
|
一根用于加水，一根用于排污
|
|
2
|
消防扳手
|
1把
|
用于拆卸消防栓
|
|
3
|
水濾扳手
|
1把
|
用于拆卸水過濾器
|
|
4
|
高壓噴槍
|
1套
|
用于高壓噴槍使用
|
|
5
|
備胎
|
1個
|
|
|
6
|
手動液壓泵搖桿
|
1根
|
用于手動液壓泵的啟動
|
03隨車備件
|
序號
|
名稱
|
數量
|
|
|
1
|
刷毛
|
72支
|
|
|
2
|
后門密封條
|
1條
|
|
|
3
|
風機密封條
|
1條
|
|
|
4
|
吸塵筒密封條
|
2條
|
|
04進口配置
|
序號
|
名稱
|
型 號 規 格
|
制造廠名
|
|
1
|
高壓水泵
|
PF36
|
德國PINFL
|
|
2
|
自動卸菏閥
|
VB200/150
|
德國PINFL
|
|
3
|
溢流閥
|
VS200-180
|
德國PINFL
|
|
4
|
電控箱控制器
|
|
德國STW
|
|
5
|
旋紐開關
|
|
日本和泉
|
|
6
|
污水箱傳感器
|
|
美國丹納赫
|
|
7
|
液壓閥
|
SWH-G02-C4-D2H
|
臺灣百部精機
|
產品功能特點
工作原理清掃：副發動機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃至洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃至吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，副發動機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路控制閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于3.5m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動副發動機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。低壓沖洗：利用離心水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
功能介紹：
1）該車集掃路車、灑水車和高壓清洗車功能于一體，具備路面清掃、路面洗刷、高壓清洗、低壓沖洗、路緣石洗刷、垃圾收集、污水回收、噴霧降塵和道路隔離墻清洗、小廣告清洗等多種作業功能。
2）采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。
3）采用先進的智能化一鍵控制技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動控制。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。
4）在一鍵控制技術基礎上增加副發動機手動油門控制系統，可根據路況獨立調節油門大小，有效增強洗掃效果，減少油耗。
2）采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。
3）采用先進的智能化一鍵控制技術，全部作業均在駕駛室內完成，作業時，只需選定作業模式后，各作業機構的啟動與關停由程序自動控制。具有全洗掃作業、左洗掃作業、右洗掃作業、全掃路作業、左掃路作業、右掃路作業、全吸作業、左洗作業和右洗作業等9種作業模式可選。
4）在一鍵控制技術基礎上增加副發動機手動油門控制系統，可根據路況獨立調節油門大小，有效增強洗掃效果，減少油耗。
5）多達16條的語音提示和音樂報警，準確播報各種安全提示和故障點。
6）具備倒車保護裝置，在作業過程中如遇緊急倒車，智能化的控制系統會自動停止作業并收回掃盤、吸盤和側噴桿；具有防止舉升垃圾箱翻車保護；具有檢修安全保護。
7）具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。
8）安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。
9）采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送至吸口，作業飛濺少，污水吸凈率高。
10）整車外型采用折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；整車采用三節式，前置連接式水箱，中置連接式機倉罩，結構合理，可拆卸，方便維修。
11）后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。
12）副發動機帶車用離合器，起動和停機時，氣缸驅動離合器分離，延時后接合。離合器的分離與接合，由電控系統自動控制，無需人工操作，有效避免風機、高壓水泵、發動機的損壞。
13）高壓水泵采用德國進口泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過空循環、安全閥和溢流閥三重保護，有效防止高壓水泵損壞。
14）進口優質液壓閥，可以確保整車液壓動作的穩定性和流暢性。
15）優質液壓馬達，可以確保掃盤轉動的穩定性，使用壽命長。
16）污水箱內采用大平面斜坡結構，最大卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報警裝置和高壓噴淋清洗裝置，防溢滿報警裝置可防止污水作業時從吸管溢出，造成二次污染；高壓噴淋清洗裝置在傾倒垃圾后可對污水箱進行自動清洗，大大減輕了操作人員的勞動強度。
17）垃圾箱采用4mm不銹鋼材質，可以防止一般性腐蝕，延長使用壽命。
18）清水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。
19）側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗槍，可用于清洗車身和其它設備和設施。
20）在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。
21）液壓系統齒輪泵采用國產優質泵，性能可靠，閥件的生產制作商是國際認定的專業液壓組件生產廠。
22）在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如輔助發動機無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。具有防液壓滲漏功能。
23）低壓水泵采用國內知名品牌，采用氣動球閥在駕駛室內控制，最大對沖寬度可達21米。
24）掃盤刷臂內使用高性能工程塑料隔套，耐磨性好，免打黃油免維護，節省人力物力。
25）雙層不銹鋼吸塵筒，便于吸塵筒長期磨損后的更換。
特點介紹：
1）采用東風天錦DFL1160BX1V型二類汽車底盤改裝，發動機為康明斯國Ⅴ排放。副發動機為康明斯B170
2）采用清水箱前置、垃圾箱后置的布置方式，半封閉式副發動機倉，左右轉角門+雙側門，人員輕松進入，整體結構緊湊，維修方便
3）側掃刷系統接地壓力采用彈簧調節方式，工作時可根據路面狀況隨時調整掃刷接地壓力，減少掃刷磨損
4）高壓水泵及水噴嘴等均采用進口產品，水泵為不銹鋼泵頭，壓力高達140Bar，最大流量137 L/min，對路面沖洗效果更佳
5）液壓系統中液壓閥采用進口電磁閥組，排列整齊，便于維護，液壓馬達采用進口品牌產品，整車液壓系統運行可靠，動作靈敏有效，運動元件無爬行現象
6）專用高壓離心風機，最大風量可達12000m3/h，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損
7）獨特的側掃刷防撞機構，能有效保護側掃刷機構，能避免任何時候沖洗裝置撞擊路牙引起損壞
8）采用先掃，后沖刷，再吸收的工作方式，能將垃圾及污水一次清掃、沖刷、吸收干凈。路面作業后無塵土，無積水
9）高壓水路安裝有快插式防凍吹水裝置接口，防止冬天低溫時凍壞水路元件
10）垃圾箱水箱4mm不銹鋼板制成，防腐性能極優
11）電器元件關鍵元件采用優質進口元件，操作控制采用一鍵式操作，能實現9種作業模式，控制采用運動控制器編程控制器實現
12）采用氣缸驅動，電氣自動控制車用離合器來保證副發動機無負荷起動、無負荷停機，延長使用壽命
13）配有具有自動收放功能的沖洗絞盤和沖洗槍，沖槍流量大，壓力高，可對局部油污地區進行強力沖洗，并可對小廣告進行沖刷
14）帶語音報警裝置，能實現故障自診斷功能
15）后防護欄上裝有一排高壓噴嘴，具有噴霧降塵功能
16）具有低壓沖洗功能，最大沖洗寬度大于21m
17）箱體采用三角折彎造型，外觀新穎，強度高度
